FFU 過濾機組的核心設計是什么?
在現代潔凈室和無塵環境的構建中,F(xiàn)FU(Fan Filter Unit,風機過濾單元)過濾機組扮演著至關重要的角色。那么,F(xiàn)FU 過濾機組的核心設計究竟是什么呢?
一、FFU 過濾機組的概述

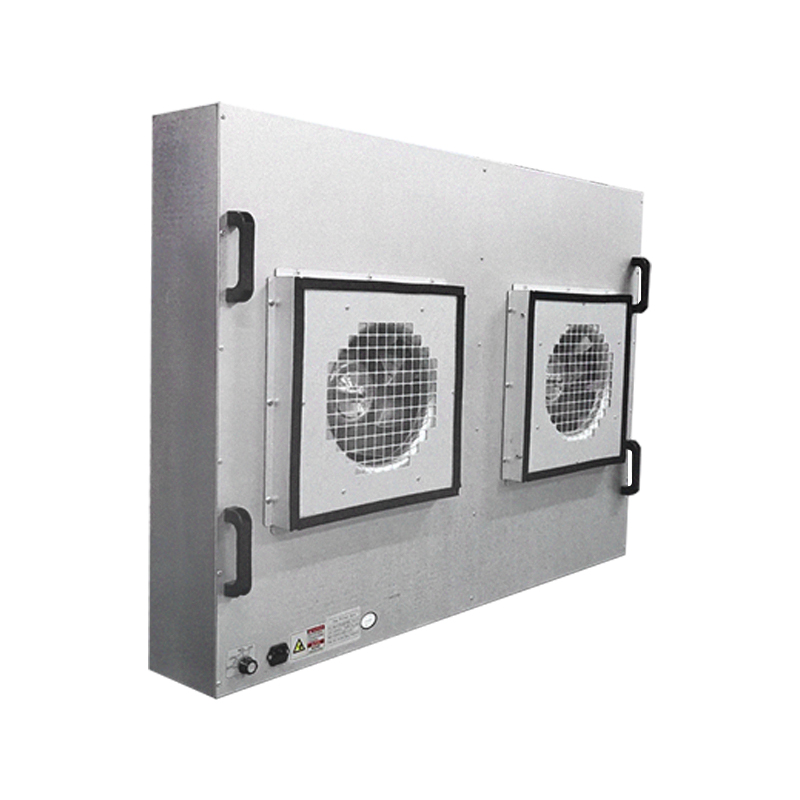

FFU 過濾機組是一種自帶風機的空氣過濾凈化設備,通常由風機、過濾器、箱體和控制系統等部分組成。它被廣泛應用于電子、半導體、制藥、生物實驗室等對空氣潔凈度要求較高的場所。
二、FFU 過濾機組的核心組件與設計
風機系統
風機是 FFU 過濾機組的動力源,其性能直接影響著空氣的循環和過濾效果。
通常采用高效、低噪音的離心風機或直流無刷風機。
風機的轉速和風量可調節,以適應不同的潔凈室需求。
優秀的風機設計應具備穩定的運行性能、低能耗和長壽命。
過濾器

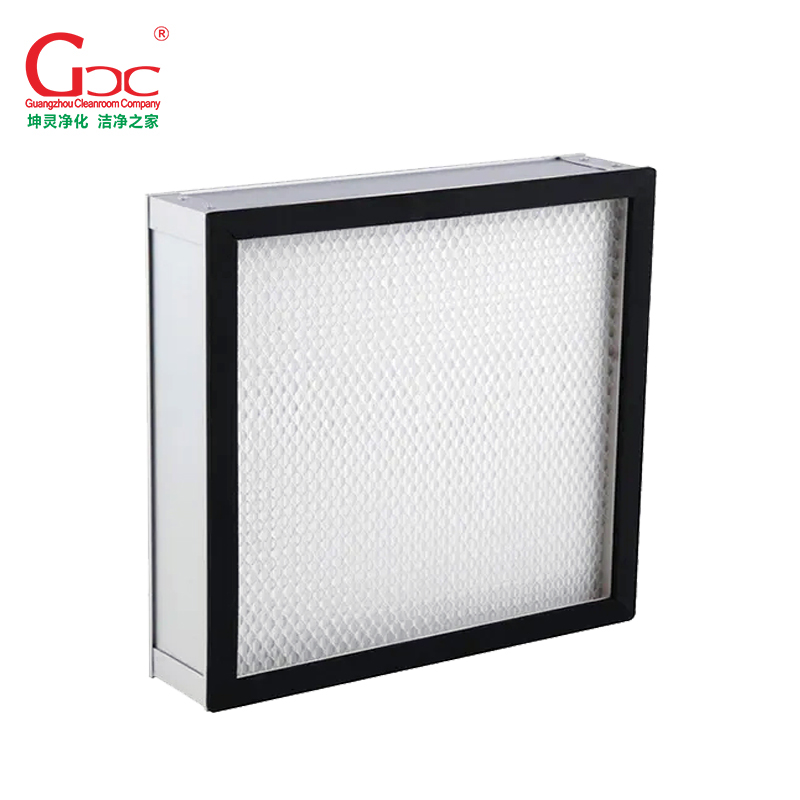

過濾器是 FFU 過濾機組實現空氣凈化的關鍵部件。
常見的過濾器類型包括高效過濾器(HEPA)和超高效過濾器(ULPA)。
過濾器的過濾效率、阻力和容塵量是重要的性能指標。
核心設計在于確保過濾器與箱體的密封良好,防止未過濾的空氣泄漏。
箱體結構
箱體提供了支撐和保護內部組件的作用。
通常采用鋁合金、不銹鋼等材料,具有良好的剛性和耐腐蝕性。
設計時需考慮氣流的順暢通過,減少風阻和渦流的產生。
控制系統
控制系統用于調節風機的轉速、監控過濾器的狀態以及與整個潔凈室系統進行通信。
可以實現遠程控制、故障報警等功能。
智能化的控制系統能夠根據室內空氣質量自動調整 FFU 的運行參數,實現節能和高效運行。
三、FFU 過濾機組的核心設計原理
氣流組織
通過風機產生的氣流,經過過濾器過濾后,以均勻的速度和方向送出。
合理的氣流組織設計能夠確保潔凈空氣有效地覆蓋工作區域,帶走污染物。
壓力平衡
FFU 過濾機組需要在潔凈室內保持一定的正壓,以防止外界未經過濾的空氣進入。
核心設計在于通過風機的風量和壓力調節,實現與潔凈室整體壓力平衡的匹配。
節能設計
在滿足潔凈度要求的前提下,通過優化風機的運行效率、采用智能控制策略等方式降低能耗。
例如,根據實際需求動態調整風機轉速,避免不必要的高功率運行。
四、FFU 過濾機組核心設計的優勢
靈活性
可以根據潔凈室的大小和布局靈活布置 FFU 過濾機組,滿足不同的凈化需求。
易于維護
各個組件相對獨立,便于拆卸和更換,降低了維護成本和時間。
高效凈化
憑借高效的風機和優質的過濾器,能夠提供高潔凈度的空氣環境。
五、實際應用中的案例分析
以某電子芯片制造工廠的潔凈室為例,該工廠采用了大量的 FFU 過濾機組。
在設計階段,根據車間的工藝要求和布局,精確計算了 FFU 的數量和布置位置。選用了高性能的離心風機和 HEPA 過濾器,確保了空氣的高效過濾和均勻分布。
通過智能化的控制系統,根據不同生產區域的潔凈度需求實時調整 FFU 的運行參數,既保證了生產環境的潔凈度,又實現了顯著的節能效果。
在長期的運行過程中,該工廠的 FFU 過濾機組表現出了穩定的性能和可靠的凈化效果,為芯片生產提供了良好的環境保障。
六、未來發展趨勢與展望
隨著科技的不斷進步和對潔凈環境要求的日益提高,F(xiàn)FU 過濾機組的核心設計也在不斷發展。
更高的過濾效率
研發更先進的過濾器材料和結構,提高對微小顆粒物的捕捉能力。
智能化與集成化
與物聯網技術深度融合,實現更智能的監控和控制,以及與其他潔凈室設備的集成。
節能與環保
進一步優化風機設計和控制策略,降低能耗,同時采用更環保的材料和制造工藝。
綜上所述,F(xiàn)FU 過濾機組的核心設計涵蓋了風機、過濾器、箱體和控制系統等多個方面,通過合理的設計和優化,實現了高效的空氣過濾和凈化,為眾多行業提供了關鍵的潔凈環境保障。隨著技術的不斷創新,F(xiàn)FU 過濾機組將在未來繼續發揮重要作用,并不斷提升性能和適應性。
以下是一些關于 FFU 過濾機組的維護保養技巧:
定期清潔
定期對 FFU 過濾機組的外殼進行清潔,使用干凈的濕布擦拭,去除表面的灰塵和污垢。
特別注意進出風口處,防止灰塵堆積影響氣流。
過濾器更換
按照廠家建議的更換周期更換過濾器。高效過濾器和超高效過濾器的使用壽命會因使用環境和風量等因素而有所不同。
更換過濾器時,要注意操作規范,避免損壞過濾器和機組。
風機檢查
定期檢查風機的運行狀況,包括聲音、振動和轉速等。
確保風機的葉輪清潔,無異物附著,以免影響平衡和性能。
電氣系統檢測
檢查電源線是否有破損、老化等情況。
測試控制系統的各項功能,如風速調節、故障報警等,確保其正常運行。
風道清理
定期檢查風道內部是否有積塵和雜物,如有需要及時清理。
密封檢查
檢查過濾器與機組箱體之間的密封情況,確保密封良好,防止未過濾的空氣泄漏。
運行環境監測
保持 FFU 過濾機組運行環境的整潔,避免周圍有過多的灰塵和濕氣。
專業維護
定期請專業人員對 FFU 過濾機組進行全面的檢查和維護,包括對風機的校準、電氣系統的深度檢測等。
記錄維護情況
建立維護檔案,記錄每次維護的時間、內容和發現的問題,以便跟蹤設備的維護歷史和預測可能出現的故障。
停機維護
在進行重大維護或更換部件時,確保先停機,并按照操作規程進行操作。
例如,在一家電子工廠的潔凈室中,工作人員嚴格按照每月一次的頻率對 FFU 過濾機組進行外觀清潔和過濾器檢查。每半年邀請專業人員進行全面的維護,包括風機校準和電氣系統檢測。通過這樣規范的維護保養,F(xiàn)FU 過濾機組始終保持良好的運行狀態,確保了潔凈室的空氣質量符合生產要求。
